Ошибки при сварке труб из полиэтилена низкого давления

Сварка трубопроводов из ПНД осуществляется посредством использования раструбных и стыковых аппаратов, а также электрических муфт. Применение качественных аппаратов для пайки позволит избежать различных протечек. При этом опыт непосредственно самого сварщика во многом определяет, насколько будет успешной осуществляемая работа. В данной статье произведем рассмотрение ряда ключевых ошибок, которые допускаются новичками сварочного дела в процессе выполнения сварки. Знание таких ошибок позволит экономить временные и финансовые ресурсы, а также быстро и эффективно создавать высококачественные соединения.

Ошибки в процессе подготовки трубопровода к сварке

Прочностная характеристика соединения и герметичность стыка определяется эффективностью подготовки трубы из полиэтилена низкого давления к процессу сварки. Зачастую в рамках подготовительной стадии допускаются определенные недочеты.

Некачественная зачистка

В процессе электромуфтовой сварки ПНД трубопровода или пайки посредством раструбного паяльника имеется необходимость в том, чтобы зачистить наружный слой. Окисление полиэтилена от внешней среды делает внешний слой тугоплавким. При этом его нужно счистить механическим скребком, что позволит избежать локального непрогрева. Такой скребок предназначен для трубопроводов, диаметр которых составляет от 16 до 200 миллиметров.

При очистке от оксида в ручном режиме может производиться снятие наружного слоя при недостаточной длине, что тоже является ошибкой. В связи с этим следует заранее произвести измерение глубины муфты.

Жирная поверхность

Процесс перевозки, хранения трубопроводов ПНД, а также осуществления погрузочно-разгрузочных работ над ними может привести к их загрязнению мусором, песком и т.д. На пластике могут фиксироваться следы технических жидкостных веществ. Распространенной ошибкой любого метода сварочного процесса является забывание о необходимости обезжиривания поверхности. При пайке стыковым сварочным оборудованием нужно всего лишь протереть торец и 20-миллиметровую площадь около него с помощью спиртовой салфетки. Раструбная пайка или электромуфтовый метод требует того, чтобы протирать спиртом всю длину, которая заходит внутрь фитинга и дальше для запаса.

Неэффективная фиксация

Отсутствие необходимой фиксации или плохое закрепление заготовок можно назвать еще одной ошибкой, допускающейся в процессе пайки трубопроводов. Стыковая сварка требует использования центратора, в котором соосность конструкции может достигаться полумесяцами, имеющими разную толщину. Электрический муфтовый метод предусматривает необходимость в применении ременных прижимов для окружностей больших размеров и металлических с резьбой для небольших диаметров. Благодаря этому может быть обеспечена ровная линия трубы, а также предотвращены определенные протечки и перекосы.

Неровная торцовка

Еще одной ошибкой в процессе сварки стыковым способом является неровно обрезанная труба из сшитого полиэтилена. Пиление заготовки из полиэтилена посредством цепной пилы, лобзика, болгарки или циркулярки приводит к появлению кривого края. Следствием сведения торцов, даже при учете оплавления до 5 миллиметров, становится возможность появления свищей. В связи с этим необходимо осуществить обработку краев оптимально подходящим торцевателем, что позволит предотвратить ошибки.

Неправильность расположения муфты

Данная ошибка распространена при пайке полиэтиленовых труб, а ее последствием становится небольшая площадь сварки между сторонами. Это может привести к протечке или слабой фиксации конструкции.

Определенные фитинги характеризуются наличием упора, который ограничивает движение трубопровода. Процесс сборки перед пайкой должен осуществляться посредством насадки заготовки до конца. В других муфтах фиксируется отсутствие упора, таким образом, неравномерность распределения краев трубопровода внутри муфты является ошибкой. Для ее недопущения необходимо:

1. Произвести измерение муфты с помощью рулетки.
2. Получившуюся длину разделить на 2.
3. Полученное в результате вышеуказанных операций значение отметить маркером светлого оттенка на краях трубы.
4. Надеть муфту на имеющиеся торцы и надвинуть ее до меток.

Убедившись в расположении обеих меток возле краев муфты, можно начинать производить сварку посредством сварочного аппарата.

Отличающиеся SDR

При закупке элементов для пайки трубопроводов можно ошибиться в процессе выбора трубопровода и фитинга с разным соотношением диаметра ПНД трубопровода и толщины его стенки – SDR. К примеру, толщина двух одинаковых по внешнему диаметру заготовок может быть разной – 3 и 12 миллиметров. Поэтому выполнение их качественного соединения невозможно. Выбор муфты с более низким значением SDR по сравнению с трубой может привести даже к невозможности вставки одной заготовки в другую.

Ошибки в процессе самой сварки труб

В рамках указанных ошибок:

• Нагрев производится в течение недостаточного или излишнего количества времени. В инструкции к самому оборудованию прилагаются табличные данные по оптимальному времени нагрева, в зависимости от диаметра трубы и толщины стенки. Следствием недостаточности подачи тепловой энергии станет потеря возможности выполнения пайки полиэтилена, в связи с чем произойдет разрушение соединения. Еще одна ошибка в процессе сварки заключается в перегреве, что обусловливает оплавление и деформацию торцов.
• Остывание проходит в течение недостаточного периода времени. В определенных сварочных аппаратах для ПНД трубопроводов установлена функция автоматического расчета периода остывания. Стыковая сварка предусматривает необходимость ввода информации в ручном режиме, поэтому к данному процессу нужно отнестись со всей серьезностью. Следствием недостаточного периода остывания может стать снижение прочностной характеристики стыка и появление деформации.
• Неправильно рассчитано давление. Расчет давления для сведения стороны при осуществлении стыковой пайки осуществляется по определенной формуле. В связи с недостаточностью силы прижатия производится ослабление прочности шва. Результатом избытка становится создание дополнительных наплывов, сокращение длины трубопровода, которой в дальнейшем может быть недостаточно для подключения.

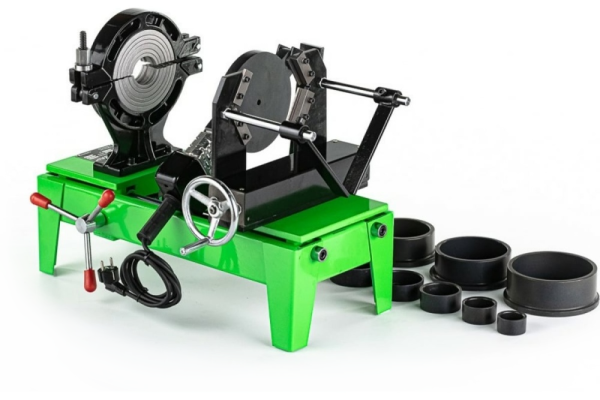

Компания «ПРОСВАР» осуществляет выпуск эффективно функционирующих аппаратов для сварки и пайки трубопроводов из полиэтилена низкого давления. Мы реализовываем различные устройства, позволяющие правильно подготавливать торцы, обрабатывать, обезжиривать и фиксировать заготовки. Использование электромуфтовых сварочных аппаратов приводит к сокращению количества вероятных ошибок, поскольку в процессе их работы получение всех необходимых характеристик для обеспечения правильных стыков фиксируется в автоматическом режиме.
