Сварка ПНД труб: нюансы технологии и необходимое оборудование

Транспортировка и распределение газа — важнейшие процессы, для обеспечения которых используются значительные ресурсы. Чтобы снизить до минимума риск возникновения аварий, используются высококачественные трубопроводы и сварное оборудование. Такие аппараты позволяют формировать соединения с узкими допусками, способными выдерживать большие нагрузки и сохранять герметичность без появления трещин.

К подобным соединениям предъявляются повышенные требования. Кроме герметичности они должны:

• справляться с рабочим и номинальным давлением — оно изменяется в любой системе, поэтому крайне важно иметь запас прочности;
• выдерживать воздействие химических элементов, содержащихся во всех газах.

Рассмотрим подробней процесс сваривания труб из полиэтилена, широко применяемых для подачи газа. Также расскажем про используемое оборудование и актуальные технологии из этой области.

Какие ПНД-трубы применяются при обустройстве газопроводов?

Существуют стандарт ГОСТ 50838–2009, допускающий использование на газопроводах определенные трубы из полиэтилена. При их изготовлении применяется особый состав, а их отличительной чертой является продольная линия желтого цвета.

КСТАТИ: Основой для национального стандарта стал международный ISO 4437:2007. Его действие распространяется не только на трубы, но также на используемые при монтаже фитинги.

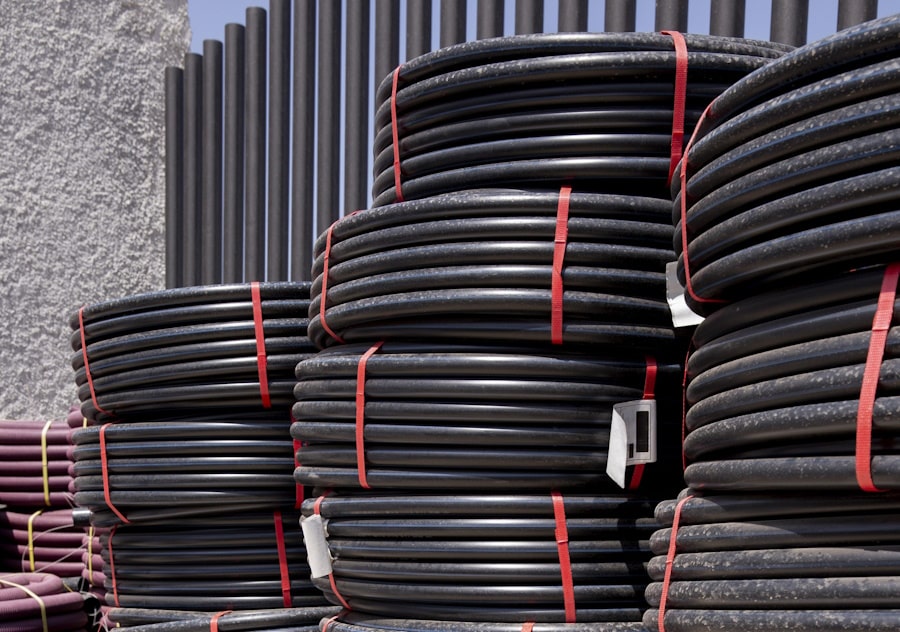

Полиэтиленовые трубы для газопроводов имеют следующие характеристики:

• наружный диаметр — 16-630 мм;
• толщина стенок — 2.5-24 мм (возможны небольшие допуски);
• по индексу SDR допускается использование номеров от 17 до 25 (орт 8 атм до 5 атм).

ВАЖНО: Рабочее давление в системе газопровода составляет 1.2 атм, номинальное — 1.8 атм. Запас по SDR делается для кратного повышения надежности!

Сырьем для полиэтиленовых композиций являются ПЭ80 и ПЭ100. Материалы обладают подходящими характеристиками, но в любом случае готовые изделия проходят строгий производственный контроль. Их проверяют на качество соединений, осевое растяжение, сопротивление воздействию давления и газовым компонентам.

Как происходит сваривание газовых труб?

Для сваривания труб на газовых линиях допускается использование двух разных методов:

1. Сварка встык. Чаще всего используется при формировании длинных прямых участков, на которых трубы расположены в траншее. В этой методике разогреваются только торцы, после чего элементы соединяют и выдерживают до отверждения.

Преимущество технологии в том, что для нее не нужны фитинги, которые приводят к значительному удорожанию конструкций. Еще один плюс заключается в возможности извлечения конструкции из траншеи для доработки или ремонта.

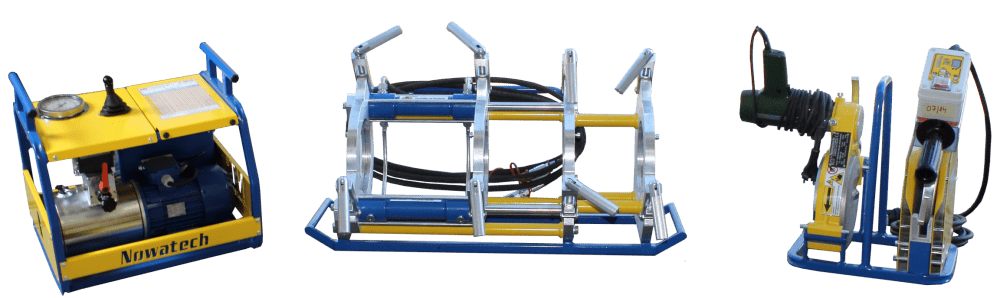

Аппараты для стыковой сварки имеют несколько составляющих:

• нагревательный элемент — отвечает за разогрев торцов труб;
• центратор — обеспечивает точность соединения;
• торцеватель — позволяет выровнять стыки перед свариванием;
• панель управления — имеет гидравлический насос, который сводит трубы с разогретыми торцами и удерживает их с определенным давлением.

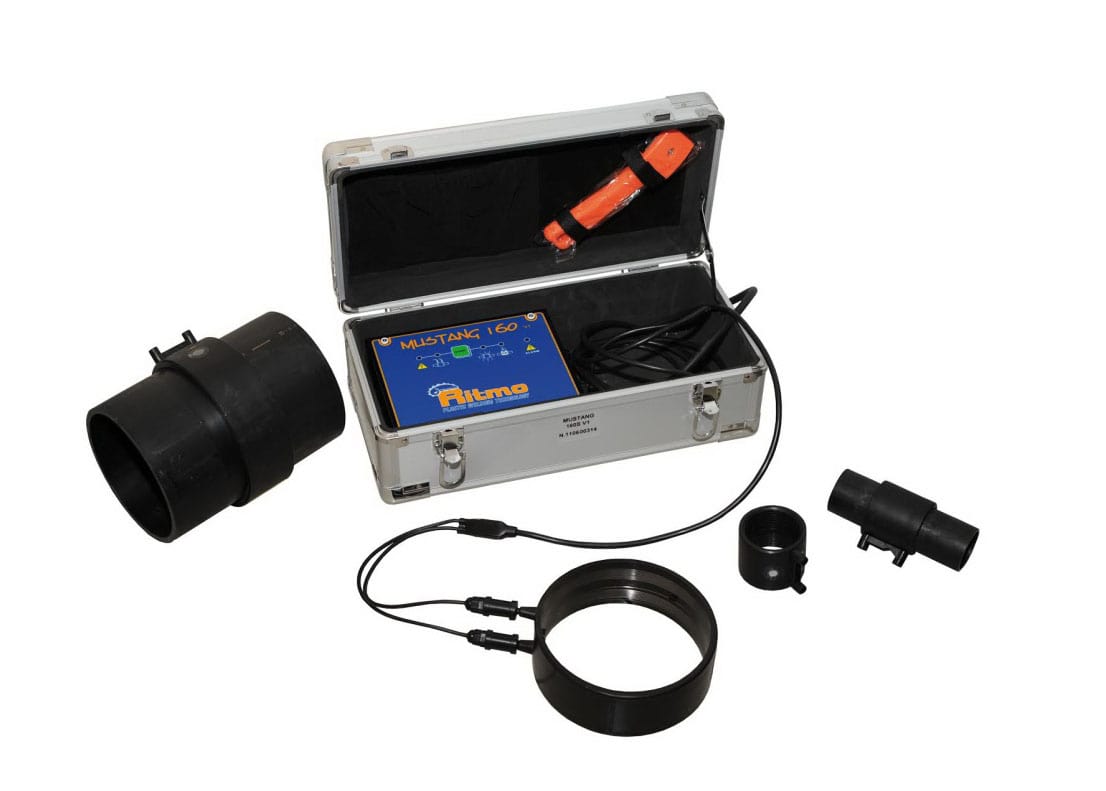

2. Электромуфтовая сварка. Оборудование для этого метода имеет источник тока и два проводника. Последние через клеммы подключаются к муфте, внутри которой расположен нагреватель. Далее происходит нагрев и сваривание.

Предварительно концы размечаются. Это упрощает контроль их вхождения в муфту для создания соединений с максимальной прочностью.

Электромуфтовые аппараты имеют плюсы и минусы. К достоинствам относятся возможности ремонта стыков без создания широкой траншеи и работы в условиях небольшой площади. Недостаток один — дороговизна. Для каждого стыка требуется муфта, что требует дополнительных затрат.

Независимо от выбранной технологии, перед свариванием нужно подготовить трубы. Эта процедура состоит из нескольких этапов:

• выравнивание (торцевание) краев — обеспечивает равномерную стыковку по всему диаметру;
• зачистка поверхности;
• обезжиривание стыков для повышения качества соединений.

Оборудование для сваривания ПНД-труб

Для сварки труб из полиэтилена для газопроводов разработан специальный Свод Правил. В нем четко прописаны все требования к оборудованию для соединения изделий из полиэтилена низкого давления.

В частности, п. 10.4.1 СП 62.13330.2011 содержит требование, согласно которому оборудование для сварки должно сохранять результаты. Из них формируются протоколы работ, которые становятся частью проектной документации.

В п.10.4.5 СП 62.13330.2011 говорится, что профильное оборудование делится на 3 группы. Каждая отражает степень его автоматизации:

• Автоматизированные. Все операции выполняет аппарат, он же рассчитывает параметры: температуру и длительность разогрева, значение давления при сведении, время остывания и т.д.
• Полуавтоматизированные. Основные параметры рассчитывает встроенный в аппарат компьютер. Все остальные манипуляции выполняет оператор, который получает подсказки для исключения брака и получения оптимального результата.
• Ручные. Расчеты и действия выполняет человек.

СП 62.13330.2011 обязывает осуществлять проверку части соединений. Процент зависит от вида используемого оборудования:

• автоматизированное — 20%;
• полуавтоматизированное — 40%;
• ручное — 100%.

ВАЖНО: Стандарт СТО Газпром 2–2.1-411-2010 допускает отсутствие проверок в случае использования аппаратов НАКС.
