Выбор оборудования для сварки пластиковых трубопроводов

Огромное распространение полипропилена (ПП) и сшитого полиэтилена (ПНД) в настоящее время обусловлено их длительным сроком эксплуатации, небольшой массой, устойчивостью к коррозии и простотой установки. Сферой применения трубопроводов из указанных материалов являются системы водопроводов и канализационные системы. Также ПП и ПНД используются для создания отопительных систем и др. Соединение торцов из ПВХ осуществляется различными устройствами. В этой статье рассмотрим существующие разновидности и принципы функционирования оборудования, что упростит для читателя процесс выбора наиболее оптимального способа для сварки пластиковых трубопроводов.

Виды сварочного оборудования для пластиковых трубопроводов

Классификация сварочных аппаратов для труб из ПП и ПНД по конструкционным особенностям и принципу работы осуществляется по нескольким разновидностям.

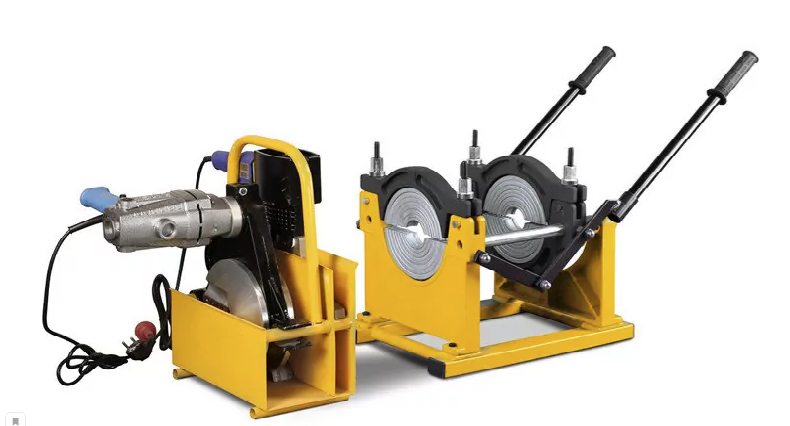

Стыковые

Предназначение стыковых сварочных аппаратов заключается в соединении трубопроводов, диаметр которых составляет от 40 до 1200 миллиметров. В их состав входят:

• центратор, в котором выставление заготовок производится по осям, идущим по вертикали и по горизонтали;
• механизм сведения сторон, который создает нужное давление для сварочного процесса;
• торцовочный инструмент, использующийся для устранения зазоров;
• нагревательный элемент, плавящий кромку.

Комплект состоит из зажимов для фиксации заготовок и редукционных вкладышей для точного выставления деталей.

В задачу оператора изначально входит выполнение действий по размещению заготовок, зажиму, обработке торцов, подбору требуемого давления прижима в соответствии с диаметром трубопровода и толщиной стенок. После этого он должен нагреть стороны и свести для соединения материала на молекулярном уровне. Затем производится ослабление давления и остывание изделия, что позволяет сделать более прочным шов.

Оборудование имеет большие габариты, для его размещения и перевозки требуется много места, при этом оно дает возможность соединения прямых участков труб ПВХ без лишних расходов. На месте шва внутри происходит образование кромки небольшого размера (наплыва), на которой задерживается определенный объем налета в процессе перекачивания густых жидких масс. Таким образом, стыковой сварной аппарат можно назвать отличным выбором для установки трубопроводов, использующихся для подачи чистых жидкостей.

Электромуфтовые

Такие аппараты являются источником тока с управленческим блоком и парой проводов. Посредством их соединяют трубы ПВХ диаметром до 630 миллиметров. Сварка осуществляется с помощью дорогостоящего фитинга. Муфты могут быть прямыми или с определенным поворотом (идти под прямым углом в 90⁰или под острым углом в 45⁰), что делает возможным прокладывание труб при подъемах, спусках и изгибах.

Каждая муфта имеет специальный штрихкод с заложенными в нем данными относительно диаметра, толщины стенок, периода нагрева при сварке и температуры, при которой сопровождается этот процесс. В оснащение аппарата входит сканерное устройство, с помощью которого производится считывание соответствующих данных. При отсутствии возможности считывания штрихкода, ввод указанных сведений производится в ручном режиме.

Прокладка трубопроводов при сложных условиях осуществляется посредством электрического муфтового сварочного оборудования. Перевозка и хранение данного аппарата не вызывает особых трудностей. Отсутствие в стыках внутренних наплывов позволяет перекачивать стоки и грязные жидкости с вязкими включениями и др.

Раструбные

Зачастую процесс сварки пластиковых труб для дома реализовывается посредством использования раструбных аппаратов. При этом пластиковые трубы для канализационной системы не требует сваривания, их сбор осуществляется на манжетах.

Раструбные аппараты характеризуются наличием специального нагревательного элемента с двумя муфтами на одной оси. Этим и обусловлено название метода сварки в качестве просто муфтового.

Данный аппарат можно использовать при обработке РР и ПНД труб. Ручное оборудование характеризуется компактностью и легкостью, удобством для перемещения, при этом оно дает возможность соединения различных заготовок, диаметр которых не превышает 63 миллиметра. В оснащение механических аппаратов входит центратор и устройство сведения сторон. Они предназначены для сварки трубопроводов диаметром 40-160 мм.

Как выбирается аппарат для сварки труб ПВХ

Далее рассмотрим особенности выбора аппарата, предназначенного для сварки труб ПВХ.

При этом будем учитывать следующие основные характеристики.

• Диапазон диаметров. Сварочное оборудование для соединения диаметров от 20 до 40 миллиметров используется в работе исключительно с трубами небольших размеров для водопроводной системы, организации механизма полива огородов. С помощью модели, предназначенной для сварки труб 110, 200, 300, 600 и 1200-миллиметрового сечения, устанавливают производственные линии водопроводной системы, отводят стоки, а также перекачивают технические жидкости. При выборе необходимых устройств всегда нужно учитывать перспективы собственной работы.
• Характеристика мощности. Варьирование мощности производится в определенном диапазоне, начиная с 650 Вт и заканчивая 6,5 тыс. Вт. Данный критерий определяет скорость процесса нагревания. Для установки небольших систем, где имеется необходимость в 20-30 стыках, будет подходящей любая величина мощности. При покупке аппарата в рамках профессиональной деятельности рекомендуется использовать оборудование с большой мощностью. Благодаря этому можно существенно сэкономить собственные временные ресурсы при больших рабочих объемах.
• Вес и габаритные размеры. Стационарная деятельность может осуществляться посредством использования любой модели, которая соответствует по другим параметрам. Габариты сварочного оборудования для трубопроводов и его вес представляют собой важные критерии при необходимости частого произведения работы на выезде, перевоза оборудования. Вес ручных раструбных моделей превышает 1,2 килограмма. Модели для электрической муфтовой сварки весят от 12 до 24 килограммов. Вес стыкового оборудования с гидравлическим приводом может составлять от 105 килограмм до 3 тонн.
• Компания-производитель. В некоторых случаях продукция иностранных компаний реализовывается по завышенным ценам, что обусловлено заложенностью в стоимость транспортных затрат, расходов на оформление таможенной документации, сертификационных документов о соответствии и др. Поэтому рекомендуется покупать аппарат для ПНД трубопроводов российского производства во избежание необходимости ожидания запчастей из-за рубежа.

Основной деятельностью компании «ПРОСВАР» является производство качественных аппаратов для полимерных трубопроводов. Мы осуществляем выпуск по оптимальным ценам сертифицированного оборудования, соответствующего стандартам ГОСТ.
